产品名称：O-Sepa高效空气选粉机

一、概述
　　O－Sepa选粉机又称水平涡流式选粉机，是我國目前较先进的选粉设备，该设备引进日本技术，它主要利用空气的水平涡流原理，对粉體进行分级的分级设备，适用于水泥工业对粉状物料或其它工业对相当物料进行分级，与传统的空气粉體分级设备相比，O－Sepa选粉机是一种具有七个方面优异性能的高效能空气选粉机，应用在粉磨系统中，可使水泥产品的质量和系统的粉磨效率都得到提高，并显著降低能耗。
　　1、O－Sepa选粉机的物料回收曲線很陡，即特劳姆曲線很陡，可容易控制水泥中3-30um的颗粒占大多数，这种粒度有利于水泥强度的提高；
　　2、水泥颗粒级配得到改善，可以适应高早强水泥和特种水泥的要求；
　　3、与其它选粉机相比，在料气比相同，循环负荷相同的情况下，具有高的选粉效率，并且提高磨机的粉磨效率，进而降低了系统的能耗；
　　4、由于其独特的结构，使其控制产品的细度非常容易，仅仅调整转子的转速就可得到不同细度的产品，可适应生产多种水泥的要求；
　　5、由于在负压下工作中，使大量的冷空气进入选粉机内部，使水泥的温度得到降低，避免了石膏脱水和假凝现象，保证了水泥质量；
　　6、可将磨机和其它扬尘点的空气进入选粉机，加强磨内通风和扬尘点的收尘，一机多用；
　　7、与离心式、旋风式选粉机相比，體积更小，仅是这些选粉机的1/2--1/4。
二 、结构概述及工作原理
1、结构概述

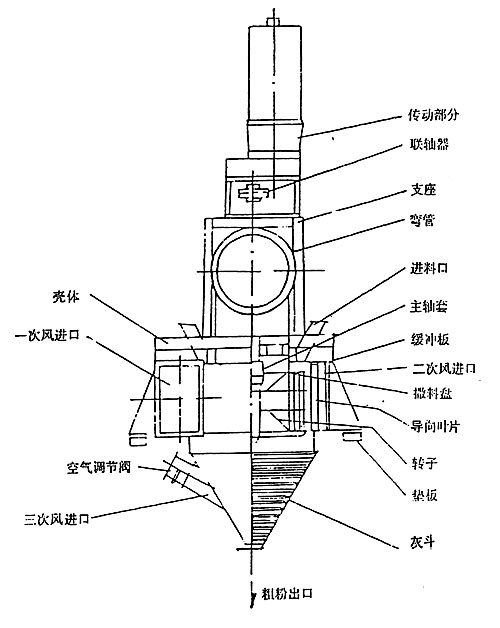

　　本机如图1所示主要由壳體、回转部分、传动部分、润滑系统等组成。
　　壳體部分由壳體、进料斗、弯管等组成，在壳體内装设有导向叶片、缓冲板、空气密封圈、壳體侧面及顶盖开设有检查门。
　　壳體的一、二次进风口中（或壳體全部）及弯管出口处内均粘贴有陶瓷片、进料斗、导向叶片、缓冲板各处均喷涂耐磨材料，灰斗内以形成料衬来防止磨损。
　　壳體上部承受选粉机主轴所联结的電动机，减速器支座等重量。
　　回转部分由转子、主轴、轴承等组成，转子用键固定在主轴上，或以法兰与主轴相联，主轴通过传动部分的驱动而转动。
　　转子由撒料盘及水平垂直板、上下轴套联结板组成，转子是选粉机的主要部分。
　　主轴及滚动轴承等均安装在主轴套内，轴承用稀油润滑，采用橡胶骨架油封及气封进行密封。
　　主轴和减速器润滑共用一个稀油润滑站。
　　传动部分由立式调速電机或卧式直流電机、立式或卧式专用减速器，弹性联轴等组成。
2、工作原理
　　粉磨后的物料喂入选粉机的进料溜子，物料通过旋转的撒料盘和固定的缓冲板的作用在分撒状态下被抛向导向叶片的转子，物料在旋转的气流中进行分选，分选主要是根据离心力与旋转气流的向心力的平稳，达到有效分级。二次风的进入增强了旋风作用，以保护必要的平衡，粗颗粒向下旋到导向叶片处仍被进入的一、二风进行分选。
　　本机為负压操作，选粉空气可以是含尘气體，或外部空气或二种空气的混合气體。作為一、二次气體从各自的空气入口沿切線方向进入选粉机，三次空气由下部灰斗的几个方向进入选粉机，一、二次空气通过具有一角度的固定导向叶片及转子的格板形成涡流，物料受气流作用分成粗粉、细粉。
